TE ConnectivityB155-9000 serie - Soldeerverbinders, RoHS compliant

De soldeerverbinder bestaan uit een vertinde koperen huls, een voor-gefluxde soldeerring en een krimpkous. Dit geïntegreerde ontwerp vereenvoudigt/versnelt het aan elkaar solderen van kabels en zorgt telkens weer voor een consistente en betrouwbare verbinding.

De RoHS soldeerverbinders bestaan uit 4 maten (kleur gecodeerd):

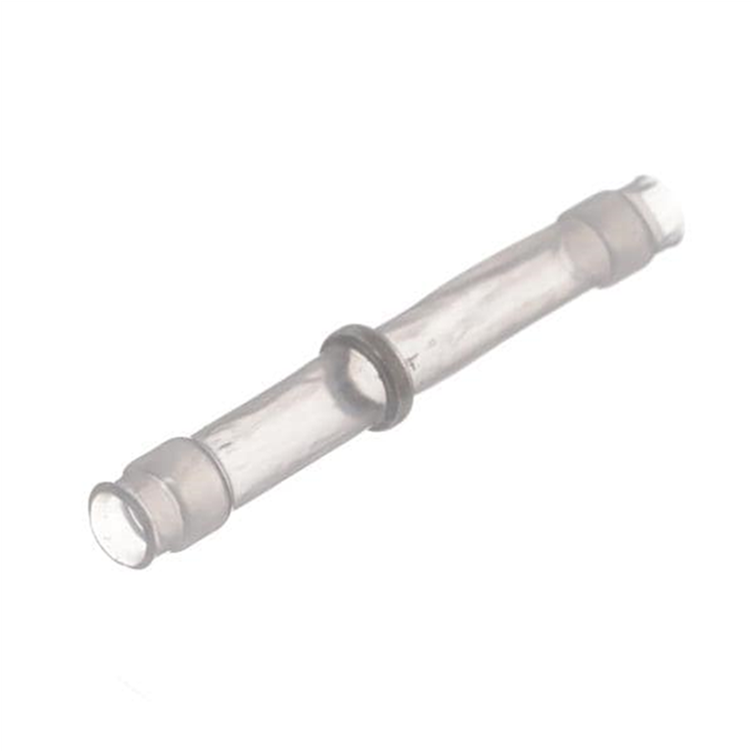

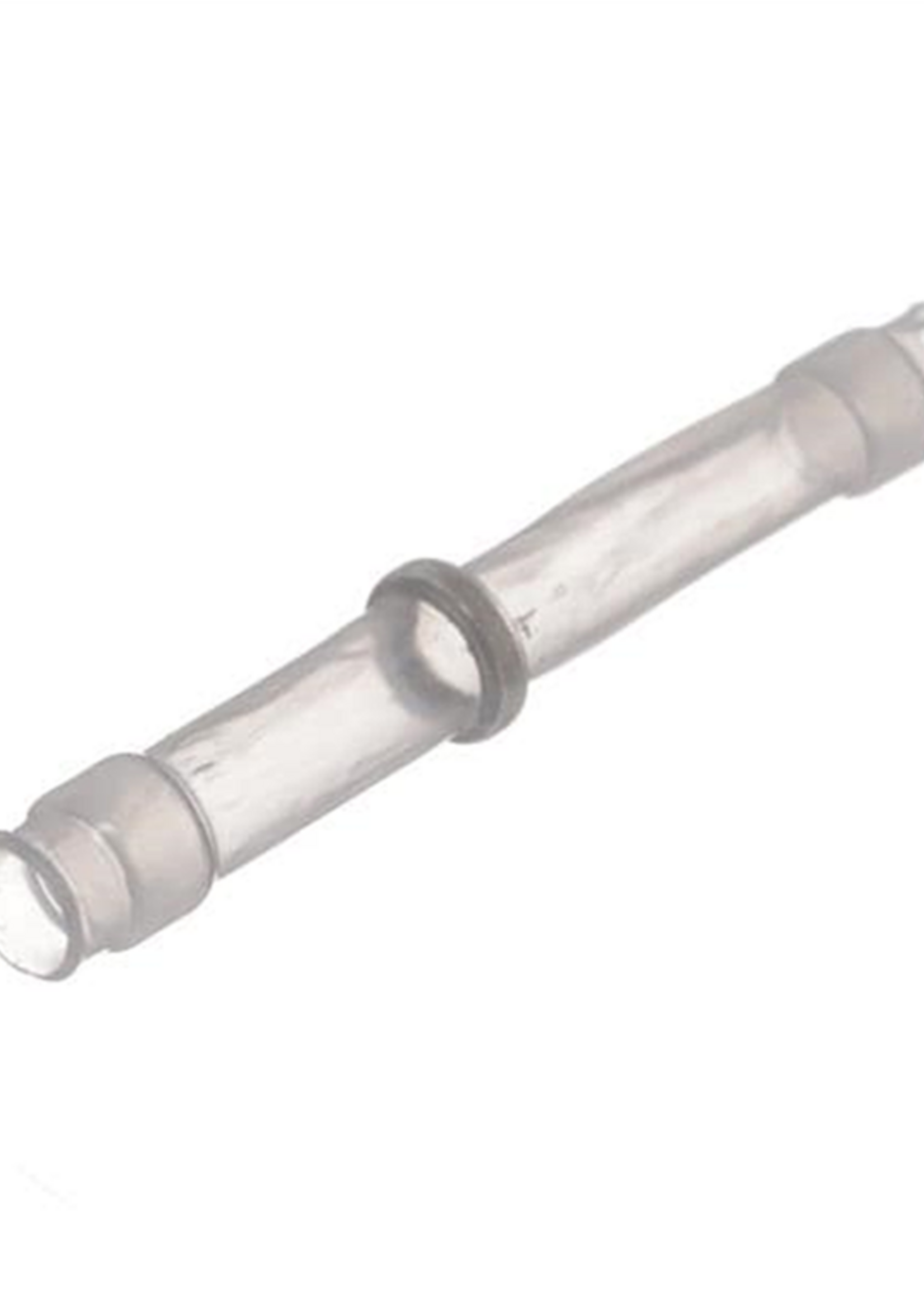

B155-9001 (Transparant)

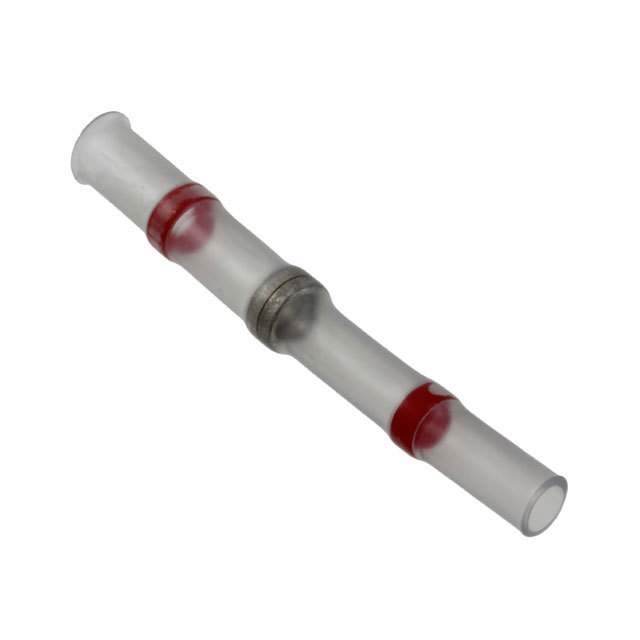

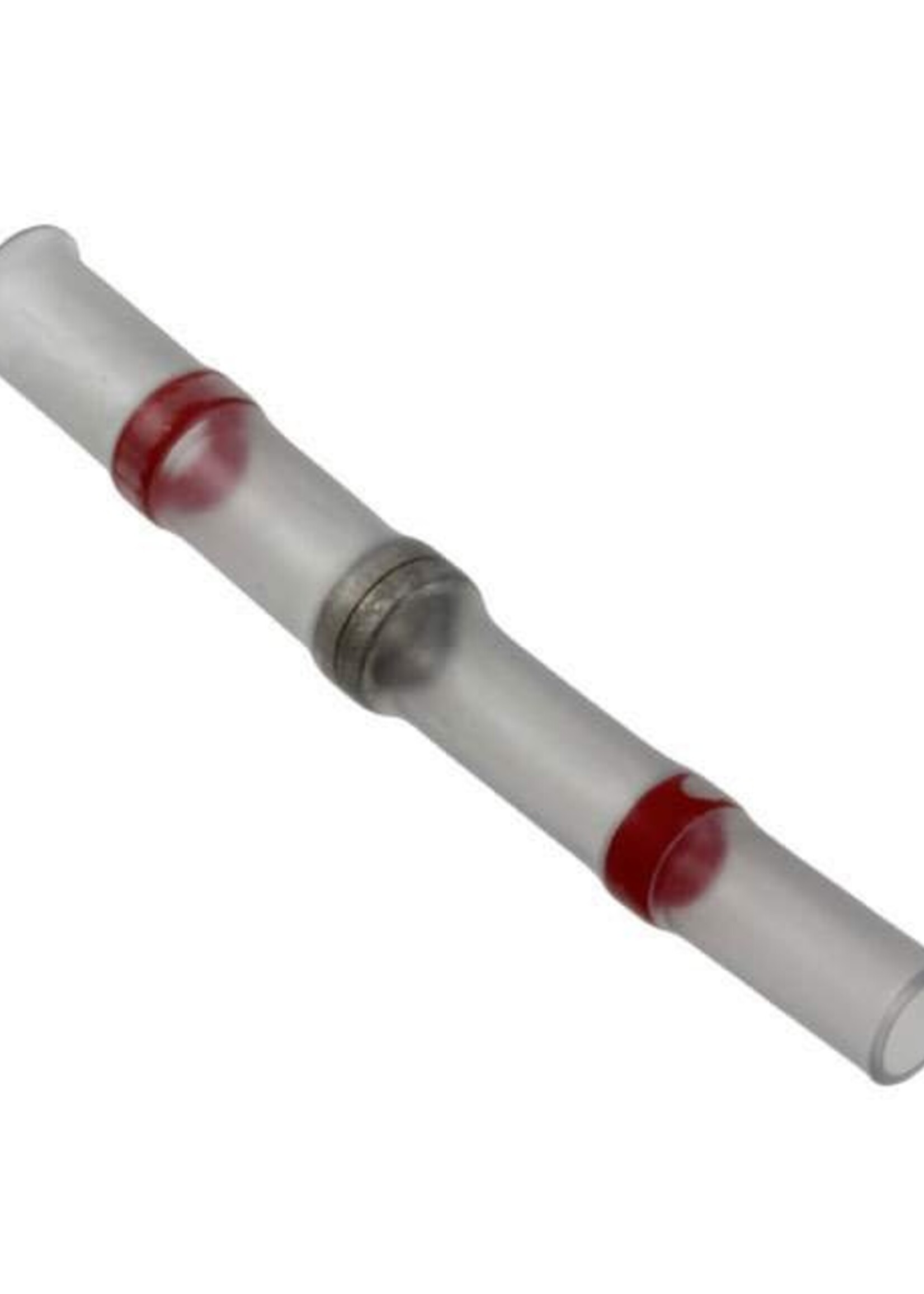

B155-9002 (Rood)

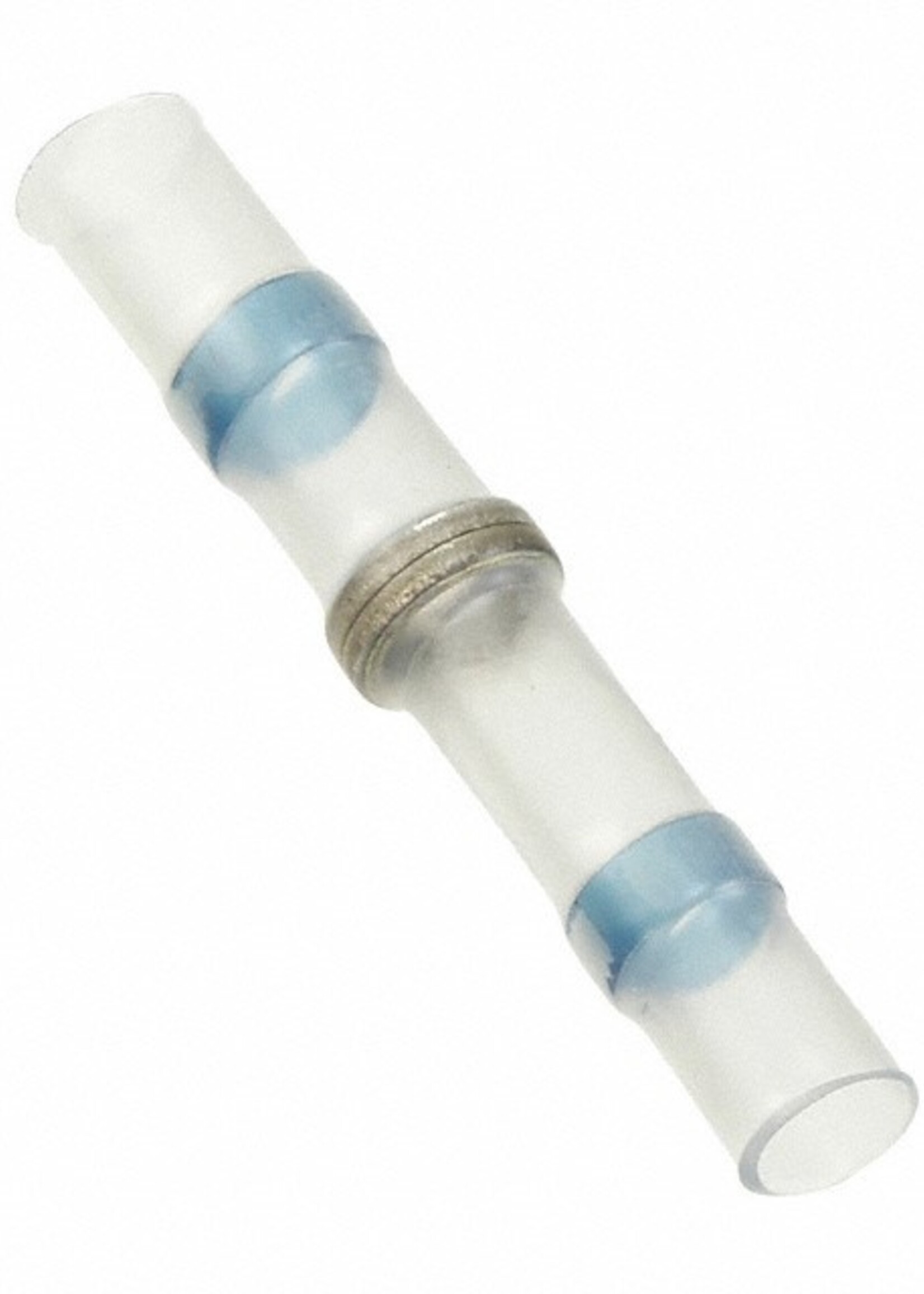

B155-9003 (Blauw)

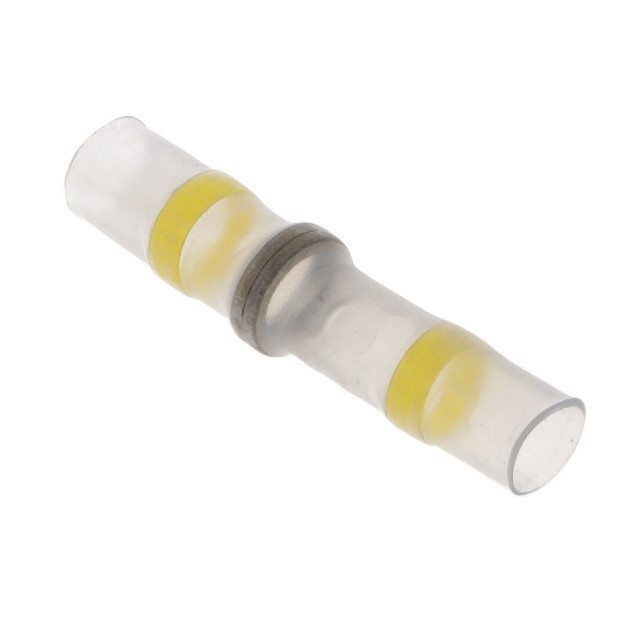

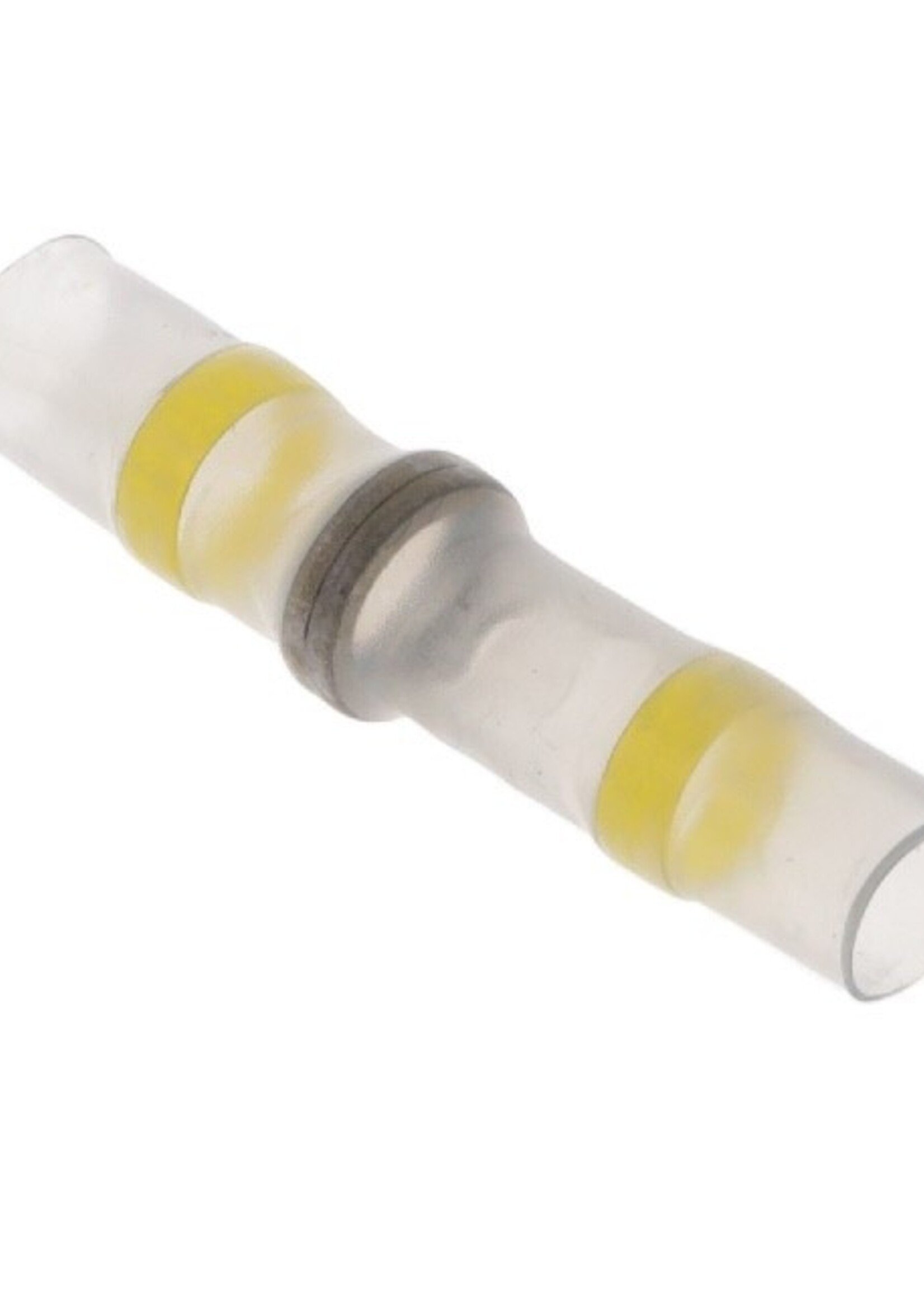

B155-9004 (Geel)

B155-9001

B155-9001 is RoHS compliant. It is designed to splice tin-plated or bare copper stranded wires rated for at least +85 °C. The insulation of the B155-9001 is made of polyolefin tubing with 2 thermoplastic, color coded adhesive. The rings will melt and flow to seal and encapsulate the inner components, offering an environmental protection.

• Operating temperature: -55 ?C to +125 ?C
• Shrink temperature: >140 ?C
• In accordance with: ROHS
• Insulation sleeve: Heat-shrinkable clear, radiation cross-linked modified polyolefin
• Solder preform: Sn42Bi58 per ANSI J-STD-006
• Flux: Flux ROM1 per ANSI J-STD-004
• Color: Tranparant
• RoHS: ROHS
• Length: 26
• Diameter supplied: 1,7
• Conducter dia min: 0,4
• Conducter dia max: 1,7
• Min mm2: 0,3
• Max mm2: 0,8
• # solderrings: 1
